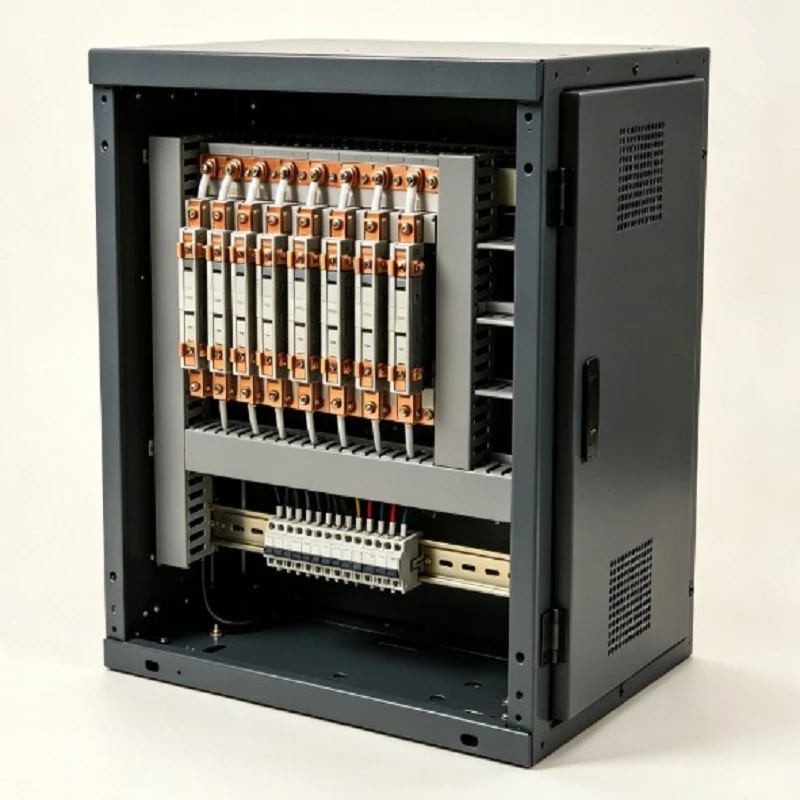

Cắm-Tủ phân phối mô-đun

Tủ phân phối mô-đun cắm-là một cụm điện áp-thấp{2}}đặt trên sàn để phân phối điện thông qua nhiều mạch cấp nguồn-chích cắm. Tủ tích hợp phần đầu vào, hệ thống thanh cái bằng đồng,-mô-đun cấp nguồn cắm, thiết bị bảo vệ, khu vực đầu cuối cáp và vỏ thép.

Mỗi vị trí của bộ cấp nguồn được cấu hình từ định mức dòng điện yêu cầu, bố trí bảo vệ và kết nối cáp. Hệ thống thanh cái cung cấp điện cho các mô-đun cấp nguồn, trong khi vỏ bọc cung cấp cấu trúc lắp đặt và bảo vệ cơ học cho cụm lắp ráp hoàn chỉnh.

Phần đến
Phần đầu vào chứa thiết bị chuyển mạch và bảo vệ chính. Đánh giá hiện tại của nó được chọn từ tải vận hành tối đa và yêu cầu hệ thống điện.

Hệ thống thanh cái đồng
Các thanh cái bằng đồng phân phối nguồn điện đến khắp các vị trí cấp nguồn. Kích thước, khoảng cách và điểm kết nối của thanh cái phù hợp với công suất hiện tại yêu cầu.

Cắm-Mô-đun trung chuyển
Mỗi mô-đun phục vụ một mạch điện ra và có thể được chỉ định cho một dòng điện cấp nguồn cụ thể và bố trí bảo vệ. Xếp hạng trung chuyển khác nhau có thể được kết hợp trong một tủ.

Khu vực đầu cuối cáp
Phần kết cuối cung cấp không gian làm việc cho cáp vào và ra. Kích thước cáp và hướng vào được xem xét khi xác định cách bố trí tủ.

Vỏ thép
Vỏ thép chứa bộ phận điện và xác định kích thước tổng thể của tủ, cách bố trí truy cập và mức bảo vệ.

Xếp hạng trung chuyển
Dòng điện của mô-đun được chọn từ tải kết nối, công suất dây dẫn và mức bảo vệ cần thiết. Cấu hình bộ cấp nguồn phổ biến bao gồm 63 A đến 630 A.

Số lượng mô-đun
Số lượng vị trí theo lịch trình trung chuyển. Chiều rộng tủ có sẵn và cách sắp xếp theo chiều dọc xác định số lượng mô-đun thực tế trên mỗi phần.

Thiết bị bảo vệ
Mô-đun trung chuyển được cấu hình với thiết bị chuyển mạch và bảo vệ cần thiết để đánh giá mạch của nó.

Sắp xếp mô-đun
Vị trí bộ cấp nguồn được sắp xếp theo số lượng mạch, định mức dòng điện, định tuyến cáp và truy cập dịch vụ. Xếp hạng mô-đun khác nhau có thể được kết hợp trong cùng một cụm phân phối.

Dòng điện chính
Thiết bị đầu vào và thanh cái chính được chọn từ các yêu cầu phân phối và dòng tải dự kiến ​​tối đa.

Mức độ lỗi
Yêu cầu về khả năng chịu đoản mạch-của tủ được thiết lập từ dòng điện sự cố dự kiến ​​tại điểm lắp đặt.

Tải nhiệt
Tải thanh cái, mật độ cấp nguồn và khoảng cách các bộ phận bên trong được xem xét khi thiết lập cấu hình tủ.

Kết nối cáp
Mặt cắt{0}}cáp, số lượng, hướng vào và không gian đầu cuối ảnh hưởng đến độ sâu của tủ và cách sắp xếp bên trong.

Cơ sở công nghiệp
Dùng để phân phối điện tập trung đến các thiết bị sản xuất, hệ thống phụ trợ và mạch điện riêng biệt của nhà máy.

Tòa nhà thương mại
Thích hợp cho các phòng điện có nhiều mạch điện ra được nhóm lại trong cụm phân phối đứng-một tầng.

Cơ sở hạ tầng
Áp dụng khi cần tổ chức một số mạch cấp nguồn được bảo vệ xung quanh một điểm phân phối điện áp thấp{0}}chung.

Phòng phân phối điện
Việc bố trí bộ cấp nguồn theo mô-đun cung cấp các vị trí mạch được xác định trong khi vẫn giữ các phần vào, thanh cái và phần ra trong một hệ thống tủ.

Chế tạo kim loại tấm
Các tấm thép và các bộ phận kết cấu được cắt, tạo hình, khoan và lắp ráp theo kích thước tủ được chỉ định.

Xử lý thanh cái
Thanh cái đồng được cắt, khoan và tạo hình theo công suất dòng điện yêu cầu và bố trí đấu nối.

Lắp ráp điện
Các thiết bị đầu vào, thanh cái, mô-đun cấp nguồn, hệ thống dây điện và thiết bị đầu cuối được lắp đặt theo bản vẽ điện đã được phê duyệt.

Điều tra
Kiểm tra bao gồm kích thước tủ, vị trí thành phần, kết nối thanh cái, hệ thống dây điện, lắp đặt thiết bị đầu cuối và tình trạng vỏ trước khi vận chuyển.

Cấu hình điện
-Sơ đồ đường đơn và lịch trình bộ cấp nguồn thiết lập cách sắp xếp đầu vào, số lượng bộ cấp nguồn, xếp hạng mô-đun và các yêu cầu bảo vệ.

Kích thước tủ
Chiều cao, chiều rộng và chiều sâu được xác định bởi số lượng mô-đun, cách bố trí thanh cái, không gian đầu cuối cáp và khoảng trống lắp đặt sẵn có.

Đầu vào cáp
Mục trên cùng hoặc dưới cùng có thể được chỉ định theo tuyến cáp tại chỗ và các yêu cầu về đầu cuối.

Tài liệu dự án
Bản vẽ kỹ thuật, lịch trình thành phần, thông tin nối dây và hồ sơ kiểm tra có thể được chuẩn bị theo cấu hình đã được phê duyệt.

Để báo giá và đánh giá kỹ thuật, hãy cung cấp:

• Điện áp và tần số hệ thống định mức
• Dòng điện chính đến
• Mức độ ngắn mạch
• Số lượng bộ nạp đi
• Xếp hạng hiện tại của từng nguồn cấp dữ liệu
• Yêu cầu bảo vệ và chuyển mạch
• Kích thước cáp và hướng vào
• Xếp hạng IP bắt buộc

Kích thước cài đặt có sẵn
Sơ đồ đường đơn hoặc lịch trình tuyến

Thông tin trên thiết lập cách bố trí bộ cấp nguồn, công suất thanh cái, kích thước tủ và cấu hình đầu cuối cáp cần thiết cho báo giá.
